波蘭自行車零部件制造商Aluear與比利時3D打印、軟件和開發公司Materialise合作，取得了雙方都稱之為自行車傳動系統技術的突破性成果：一款3D打印、CNC加工的鈦合金曲柄組，比傳統曲柄組輕50%以上，并且專為批量生產而設計。

對于Alugear公司而言，這項舉措標志著其邁出了雄心勃勃的一步。該公司長期以來都意識到增材制造的潛力，但一直不確定如何將其應用于工業規模?！爱?dāng)我們看到3D打印技術能夠打造出更輕、更強，且適用于多種用途的曲柄組時，我們就知道它是開啟我們3D打印之旅的完美之選，”Alugear聯合創始人Dawid Dyngosz說道。“我們深知3D打印能夠帶來我們所追求的性能優勢，而Materialise正是能夠幫助我們從概念走向生產的理想合作伙伴。正是他們豐富的3D打印專業知識促使我們開展了這個項目?！?/span>

一家公司在設計和生產方面的新方法

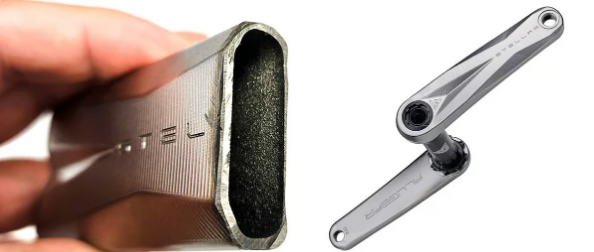

曲柄采用中空鈦合金材質，在不犧牲強度的前提下顯著減輕了重量（來源：Alugear）。

該曲柄組項目源于Alugear和Materialise之間的深度合作，融合了戰略設計、仿真工具和嚴謹?shù)闹圃旃に嚒Ｔ缙陔A段的重點是通過首件檢驗（FAI）和對Materialise位于不來梅的金屬加工中心（該中心配備了增材制造和金屬零件批量生產所需的設備）的審核來驗證概念。

Materialise創新經理Simone Cannella認為，此次合作不僅僅是零件制造?！拔覀儾恢皇谴蛴×慵彼f(shuō)，“我們對產品和生產流程都進行了工業化改造，以確保所有相關方都能從中獲益。這有助于客戶打造更優質的產品，并證明3D打印是完成這項工作的理想技術。”

該過程的核心是選擇鈦合金，因?yàn)樗哂凶吭降膹?qiáng)度重量比，并且曲柄組采用薄壁空心結構，以減少不必要的重量，同時還能滿足嚴格的ISO 4210高負荷疲勞強度測試（100,000次循環）。

模擬：一項關鍵工具

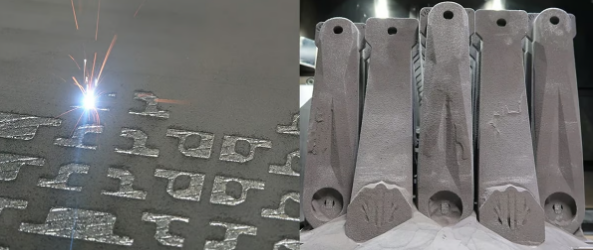

曲柄組由Materialise公司采用激光粉末床熔融技術打印而成（來源：Materialise）。

仿真在完善曲柄組設計和生產準備方面發揮了關鍵作用?？矁?nèi)拉強調了這一階段的復雜性：“我們必須在機械性能、零件性能、后處理設計的合理性、項目成本、構建方向和打印參數之間找到最佳平衡點?！?/span>

團隊利用Materialise Magics的仿真模塊，運行了針對特定打印參數校準的復雜仿真，以預測零件的性能和偏差。這使他們能夠在迭代周期中進行調整，確保每個原型在生產前都滿足性能和加工公差要求。

此次合作的成果是Stellar Ti曲柄組——一款一體式中空鈦合金部件，兼具卓越的性能和制造工藝。其重量?jī)H為345克，并通過了ISO級疲勞測試，Alugear稱之為“業界首創”，實現了可大規模生產、3D打印和全CNC加工的鈦合金曲柄組。

Dyngosz認為，該工藝的可重復性是其關鍵優勢。“真正使這個部件在業內具有突破性意義的是它的可重復性。Alugear率先推出了采用3D打印技術，并經CNC全加工的鈦合金曲柄組，能夠以工業級規?？煽壳医?jīng)濟高效地進行批量生產。”

該設計還省去了焊接環節，減少了潛在的故障點，并簡化了自動化流程。由于生產現在能夠同時生產多種長度的產品，該工藝支持批量生產，并為該技術的更廣泛應用奠定了基礎。

隨著Stellar Ti曲柄組的問世，Alugear和Materialise已經開始考慮將3D打印技術應用于Alugear產品組合中的其他組件?！白盍钊伺d奮的是，我們的曲柄組不再僅僅是一個原型——我們可以持續、大規模地生產，并且成本也符合市場需求，”Dyngosz表示?！凹热晃覀円呀?jīng)證明這項技術行之有效，我們看到了將3D打印技術推廣到我們產品組合中的巨大潛力?！?/span>

該項目強調了增材制造、仿真和傳統加工如何相結合，以突破性能和生產的界限，為高端自行車零部件樹立了新的標桿。
